Descrição do produto

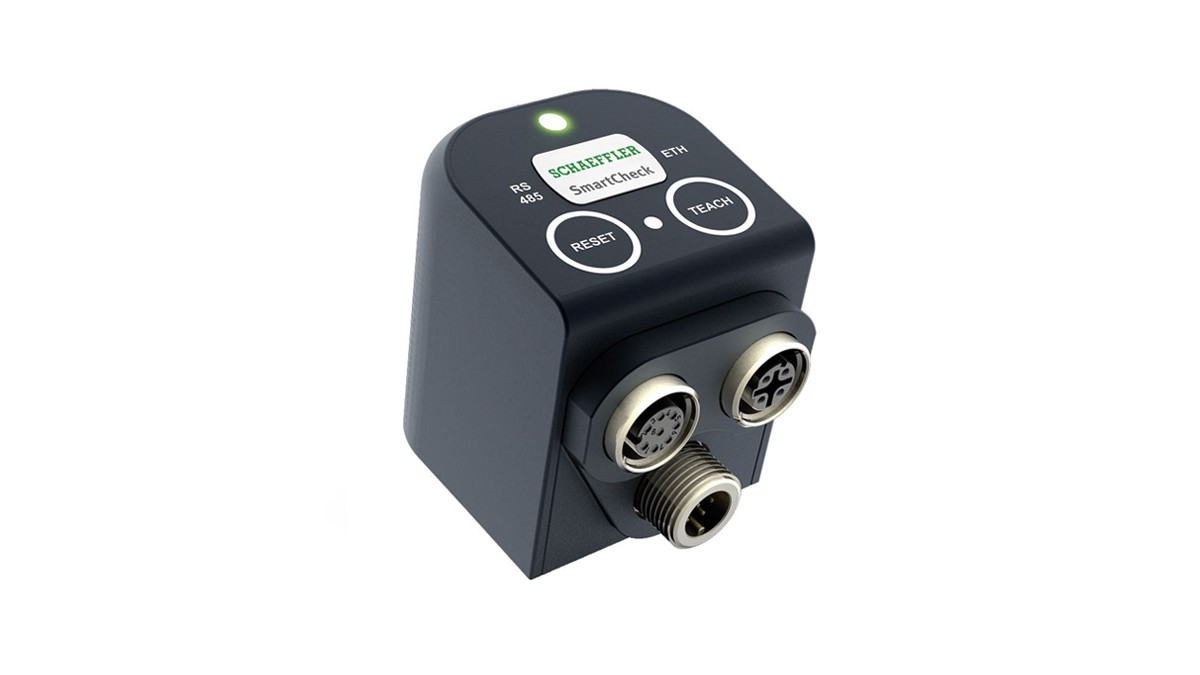

O SmartCheck é um sistema de medição online compacto, inovador e modular que serve para monitorizar permanentemente e de forma descentralizada as máquinas e os processos. Pode ser usado em grupos para os quais, até agora, uma monitorização deste tipo era demasiado dispendiosa.

O SmartCheck é adequado, por exemplo, para detetar com antecedência os danos nos rolamentos e os erros de equilíbrio e de alinhamento:

  • Motores elétricos e motorredutores
  • Bombas de vácuo e de fluidos
  • Ventiladores e ventoinhas
  • Engrenagens e compressores
  • Fusos e máquinas-ferramenta

Catálogo de produtos medias

Publicações adicionais

Contacto

4 motivos globais para utilizar SmartCheck

Maior fiabilidade

Com o SmartCheck, a condição de suas máquinas é monitorizada continuamente. Tudo está sob controle! Em todos os momentos.

Maior rentabilidade

Com SmartCheck, obtém o rendimento máximo das suas máquinas e uma redução dos custos do ciclo de vida.

Maior flexibilidade

SmartCheck é fácil de transferir e de se ampliar a múltiplos sistemas sem necessidade de mudar de tecnologia.

Maior transparência

Com o SmartCheck, beneficia da análise rigorosa e transparente da condição das suas máquinas.

Funcionamento
Schaeffler SmartCheck

Pré-configurado e adaptável individualmente!

Para além de ser adaptado individualmente, o sistema pode ser ampliado através de sensores. Estão disponíveis diversos modelos de parâmetros para monitorização, bem como uma vasta base de dados integrada a que se pode aceder ao utilizar as predefinições de parâmetro. Os parâmetros podem ser facilmente adaptados às tarefas de monitorização específicas com o auxílio de assistentes.

Quando solicitado pelo cliente, o Grupo Schaeffler adicionará predefinições de parâmetro específicas e disponibilizá-las-á ao utilizador.

Soluções à medida e opções de expansão flexíveis!

Utilize o nosso serviço completo para todas as suas necessidades de diagnóstico de máquinas. Oferecemos serviço completo: consultas, colocação em serviço, monitorização remota, formação, soluções de rolamentos, e muito mais.

Schaeffler SmartCheck
Schaeffler SmartCheck Industry 4.0

Ligado à Indústria 4.0 através do Condition Monitoring

Sensores inteligentes e rolamentos podem ser usados para registrar valores-chave importantes para uma máquina ou sistema e comunicá-los ao sistema de controle. A monitorização independente da máquina possibilita a automatização de sequências e a deteção de desvios da situação-alvo desde o início.

Através do Condition Monitoring, beneficia da monitorização contínua das condições de suas máquinas e sistemas. Como operador, está continuamente informado sobre o estado do seu sistema, otimizando o seu funcionamento.

Indústria 4.0 Soluções para Aplicações Industriais

Serviço e suporte

Servicecenter

No nosso Servicecenter, fornecemos todas as informações importantes e respondemos às suas perguntas sobre todos os aspetos do SmartCheck. O nosso Servicecenter inclui os mais importantes exemplos de aplicação do SmartCheck em marcha, vídeos explicativos, material informativo e instruções para fácil instalação e operação.

Informação geral

Exemplos de aplicação

Ver todos os exemplos de aplicação do SmartCheck

Outros documentos

SmartCheck Demo Systems

Schaeffler SmartCheck Service & Support

FAQ

Informações Gerais

Posso operar o SmartCheck com qualquer comutador compatível com PoE?
Não, o SmartCheck só pode ser operado com os comutadores PoE que suportam o padrão 802.3af Modo A de PoE.

Quais são os protocolos de barramento de campo e Ethernet compatíveis com o SmartCheck?
Barramento de campo: Protocolo SLMP (Mitsubishi Controller)
Ethernet: TCP/IP, serviços web.

Quais são as máquinas ideais para monitorizar?
Motores de velocidade constante, bombas e ventiladores.

Porque não consigo ligar-me ao meu SmartCheck?
Isto geralmente é devido à configuração do PC. O SmartCheck tem um endereço IP padrão: 192.168.1.100. Contacte o seu administrador de sistemas de TI ou o nosso serviço de consultoria profissional gratuito em support.is@schaeffler.com.

É indispensável que eu atualize o meu SmartCheck se ele for utilizado a longo prazo?
Cada nova versão do software contém correções de pequenos erros e novas informações gerais. Quando consideramos que uma determinada atualização é obrigatória, sempre o indicamos nas informações de atualização.

Como me comunico com o SmartCheck?
Através da Ethernet utilizando TCP/IP. O único requisito é um navegador da Internet (por exemplo, Internet Explorer, Mozilla Firefox).

Como o sistema é alimentado?
Alimentação de 24 V CC ou PoE (Power-over-Ethernet).

O que posso monitorizar?
Pode monitorizar componentes, tais como rolamentos, embraiagens, correias ou engrenagens, mas também variações de temperatura, desequilíbrios, impactos, processos e muitos outros parâmetros.

Porque, apesar de ser medida, a velocidade não está disponível na avaliação (SmartUtilityViewer)?
A velocidade pode ser disponibilizada configurando o sinal de velocidade como um parâmetro no SmartWeb. Deste modo, poderá visualizar a tendência e definir os valores-limite e os alarmes pertinentes.

99% das bombas são acionadas por um conversor de frequência, pelo que as velocidades podem variar durante o funcionamento. Trata-se de uma restrição?
Não, não é uma restrição. Para garantir uma monitorização fiável, a velocidade deve estar disponível para o SmartCheck como um sinal adicional.

O que ocorre quando há uma falha de energia elétrica?
O SmartCheck guarda a última marca temporal e inicia-se com estes dados quando o fornecimento de energia é restabelecido. No caso de interrupções mais prolongadas, a data e a hora devem ser introduzidas manualmente.

Qual é o equipamento necessário para um projeto-piloto inicial?
Recomendamos o SmartCheck Starter Kit. Disponível no seu distribuidor da Schaeffler mais próximo, encontre-o em www.schaeffler.de/en/salespartner.

Onde estão as atualizações de firmware atuais? Que vantagens oferecem?
Cada nova versão do software contém correções de pequenos errores e novas informações gerais. Quando consideramos que uma determinada atualização é obrigatória, sempre o indicamos nas informações de atualização. O firmware pode ser descarregado gratuitamente.

Existe algum sistema de demonstração gratuito disponível?
Contacte o seu distribuidor da Schaeffler mais próximo, encontre-o www.schaeffler.de/en/salespartner.

Posso alargar a base de dados de rolamentos integrada no SmartCheck?
Todos os rolamentos ou rolamentos de esferas de qualquer fabricante podem ser adicionados e monitorizados.

Instalação

O que é necessário para alimentar o SmartCheck com Power-over-Ethernet (PoE)?
Um dispositivo final compatível com PoE, por exemplo, um comutador. O PoE descreve como fornecer energia elétrica adicional a dispositivos que utilizam cabos Ethernet Cat5. (Padrão: 802.3af (Modo A))

O sistema pode ser ligado aos comandos?
Sim, a qualquer comando que utilize entradas/saídas analógicas e digitais e o protocolo “Serviços web”, bem como aos controladores Mitsubishi (L, Q, FX5) que utilizam o protocolo SLMP.

Onde deve ser montado o SmartCheck?
O mais perto possível do componente que se pretende monitorizar. Os especialistas da Schaeffler podem oferecer consultoria específica para a sua aplicação. Se precisar de assistência, contacte-nos em support.is@schaeffler.com.

Posso instalar o sensor em várias aplicações?
Basicamente, o sistema deve permanecer onde está instalado. O nosso portfólio de produtos inclui o Kit de Serviço para casos especiais. Isto permite, por exemplo, a resolução de problemas por parte do utilizador final ou medições regulares em diferentes unidades como parte do serviço pós-venda.

Hardware

Os conectores M12 do SmartCheck têm uma codificação especial?
Não, são conectores M12 padrão. O cabo de Ethernet M12 está codificado como D.

O SmartCheck está disponível na versão EX?
Não

Como posso enviar sinais de velocidade para o SmartCheck?
Através de uma das duas entradas analógicas, da entrada digital ou da Ethernet, utilizando os serviços web, ou via SmartController.

Software

Diferentes utilizadores podem aceder simultaneamente a um único SmartCheck a partir de dois computadores diferentes utilizando um navegador da Internet?
Não, não é possível aceder simultaneamente a um único SmartCheck (SmartWeb) a partir de dois computadores diferentes utilizando um navegador da Internet.

As configurações podem ser copiadas entre unidades SmartCheck?
Sim, utilizando o SmartUtility.

Posso descarregar os dados medidos pelo SmartCheck?
Sim, pode descarregá-los através do SmartWeb ou do SmartUtility.

Em que momento a quantidade de dados começa a diminuir?
Se houver menos de 5 MB de memória livre na partição de dados, o sistema começará a reduzir a base de dados.

O navegador não consegue abrir o SmartCheck. A configuração do proxy na configuração de Internet do navegador deve ser definida para "automático" ou "nenhum". Verifique o endereço IP do SmartCheck.

O software SmartUtility pode ser instalado em mais de um computador?
Não, a licença é para um único utilizador. Para instalar o software em outro computador, é necessária uma licença adicional.

É possível descarregar dados ou configurações do SmartCheck utilizando o SmartUtility Light?
Os dados podem ser descarregados com o SmartUtility Light, mas as configurações não podem ser descarregadas nem enviadas. Para isso, é necessária a versão carregável do SmartUtility.

Quais são os direitos de utilizador necessários para instalar os softwares SmartUtility e SmartUtility Light num computador?
Para instalar estes pacotes de software, são necessários direitos de administrador local no computador.

É possível alternar a análise entre Hz e unidades de potência?
Sim, o eixo de frequência para o espetro pode ser visualizado em unidades de potência.

Como posso guardar as configurações?
Para isso, é necessário o software SmartUtility.

Como posso analisar os dados?
O SmartWeb inclui um visualizador básico. O SmartUtility conta com um visualizador profissional.

Tenho de comprar os softwares em separado?
Os softwares do sistema, SmartWeb e SmartUtility Light, estão incluídos no fornecimento. O SmartUtility deve ser adquirido separadamente.

Configuração e Medição de Dados

Qual é a velocidade mínima a que os rolamentos podem ser monitorizados com o SmartCheck?
48 rotações por minuto. Em certas aplicações e configurações especiais, as unidades também podem ser monitorizadas a velocidades mais baixas. Nestes casos, deve-se consultar os especialistas. Se precisar de assistência, contacte-nos em support.is@schaeffler.com.

Quanto tempo dura a memória do SmartCheck?
A duração depende em grande parte do número de configurações e da definição da memória.

É possível enviar uma SMS ou um e-mail diretamente do SmartCheck?
Não, atualmente esta opção não está disponível.

Quantas configurações diferentes podem ser armazenadas num SmartCheck?
Não há limite. No entanto, as configurações afetam a velocidade e a memória disponível. Recomendamos restringir o número de configurações a um máximo de 10.

Qual é o intervalo mínimo entre dois valores de tendência armazenados?
O intervalo mínimo de armazenamento entre dois valores de tendência (configuração para guardar sempre) é de aproximadamente 30 segundos.

Em que gama de velocidades o SmartCheck pode operar?
Normalmente entre 50 e 15.000 rpm.

Durante quanto tempo armazena o SmartCheck os dados medidos?
O sistema integra um algoritmo de compressão inteligente. Quando a memória está cheia, o sistema começa automaticamente a comprimir os dados históricos de forma inteligente. Os dados históricos relevantes não são perdidos.

Cada tipo de rolamento requer uma medição própria?
Não. As alterações de todos os rolamentos montados podem ser monitorizadas com as configurações de medição básicas predefinidas.

Como são exibidos os resultados ou o estado?
No próprio SmartCheck, bem como com o SmartWeb, o SmartLamp ou o SmartVisual.

Alarme e Modo de Aprendizagem

Onde são registados os resultados do modo de aprendizagem?
Os limites de alarme definidos no modo de aprendizagem são registados no livro de registo com uma mensagem apropriada e com os parâmetros pertinentes.

Quanto tempo dura o modo de aprendizagem do SmartCheck?
A duração depende das tarefas de monitorização configuradas no sistema. De acordo com o previsto, o modo de aprendizagem tem uma duração de aproximadamente 9 horas.

É possível visualizar o estado de alarme do SmartCheck?
Sim, as duas saídas podem ser configuradas no SmartWeb.

Como são definidos os alarmes?

O sistema possui limites de alarme predefinidos ou são aprendidos quando o utilizador ativa o modo de aprendizagem. Deste modo, se houver alterações na curva de tendência, o sistema emitirá automaticamente um alerta. Existem pré-alarmes e alarmes principais.

Como posso configurar os valores de alarme?
Os valores de alarme predefinidos pelo fabricante podem ser configurados no SmartWeb introduzindo os valores ou arrastando e soltando. Ou simplesmente utilize o modo de aprendizagem.

Como posso saber quais são os limites de alarme?
Alguns fabricantes de máquinas especificam os valores-limite. Para todos os outros casos, simplesmente utilize o modo de aprendizagem automático do SmartCheck.

Parcerias

O SmartCheck é um produto parceiro do e-F@ctory.

Como parte da e-F@ctory Alliance, a Mitsubishi Electric Europe une forças com empresas parceiras que são reconhecidas como líderes em tecnologia e mercado nas suas respetivas áreas de negócios. Em colaboração com a Schaeffler, a Mitsubishi Electric oferece uma abordagem holística que permite avaliar a condição de um sistema ao utilizar o SmartCheck.

Uma vez que o dispositivo pode monitorizar parâmetros tradicionais e parâmetros baseados em vibração, SmartCheck oferece já atualmente inúmeras possibilidades que serão consideradas indispensáveis para a monitorização das máquinas no futuro. Isso resulta na otimização do valor acrescentado em todas as áreas.

Os dados podem ser transmitidos automaticamente através da plataforma iQ e da Ethernet em vários níveis de informação.

Em colaboração com a Schaeffler, a Mitsubishi Electric oferece uma abordagem holística que permite avaliar a condição de um sistema ao utilizar o SmartCheck. Os dados podem ser transmitidos automaticamente através da plataforma iQ e da Ethernet em vários níveis de informação.

SmartCheck a caminho da Indústria 4.0

Como parceira da Mitsubishi Electric Europe na e-F@ctory Alliance, a Schaeffler está a dar um passo em frente em direção à Indústria 4.0. O SmartCheck desempenha um papel principal neste processo. Desde o lançamento de produto em 2011, o sensor de vibração compacto tem vindo a provar a sua eficácia e ser continuamente desenvolvido.

Hoje, o SmartCheck é uma das poucas soluções no mercado que pode ser simultaneamente utilizada como um dispositivo de monitorização individual para unidades redundantes bem como em conceitos integrados, numa monitorização mais abrangente. Com a eF@ctory Alliance da Mitsubishi Electric Europe, a Schaeffler encontrou um parceiro que, por um lado, possibilita o acesso a unidades de controle automatizadas e sistemas de controle de processos e, por outro, persegue os mesmos objetivos para seus clientes como a Schaeffler. reduzindo os custos gerais de produção e manutenção e aumentando a produtividade.

Como parte da e-F @ ctory Alliance, a Mitsubishi Electric Europe une forças com empresas parceiras que são reconhecidas como líderes em tecnologia e mercado em suas respetivas áreas de negócios. Juntas, asseguram que seus clientes recebam sempre a melhor solução completa possível para seu respetivo projeto de automação.

e-F@ctory Alliance

Schaeffler SmartCheck e-F@ctory partner product

O SmartCheck é parceiro do EPLAN Data Portal

O EPLAN Data Portal é uma plataforma de dados integrada e baseada em rede para o fornecimento de dados a dispositivos compatíveis com EPLAN de fabricantes de componentes líderes de mercado, para uso direto em soluções de software EPLAN.
