Rolamentos para motores de tração e transmissão

Sistemas de acionamento personalizados

Os sistemas modernos de acionamento envolvem crescentes requisitos de altos e rápidos níveis de disponibilidade. Com este objetivo, a Schaeffler oferece soluções integradas de rolamentos para todos os fabricantes de acionamentos elétricos, produtos inovadores que foram desenvolvidos de acordo com as especificações dos clientes e que oferecem soluções rentáveis.

Prevenção de danos devidos à passagem de corrente

Quando as condições não são favoráveis, os rolamentos utilizados em motores elétricos são suscetíveis de sofrer danos caudados pela passagem de corrente elétrica. Para prevenir estes danos, a Schaeffler oferece uma ampla gama de inovadoras soluções incluindo anéis interiores e exteriores com revestimento de cerâmica de óxido e rolamentos híbridos com elementos rotativos de cerâmica. Os rolamentos revestidos são adequados para tensões desde um mínimo de 500 V ou 1000 V, dependendo da espessura da camada. Os rolamentos híbridos com elementos rotativos de cerâmica proporcionam uma proteção ainda melhor.

Conteúdo restrito

Os conteúdos seguintes estão restritos devido às suas definições de proteção de dados. Para ver os conteúdos, ative Cookies Funcionais.

Estou ciente de que, com a ativação desta função, os consentimentos dados previamente para a proteção de dados serão atualizados. Leia mais acerca da nossa política de privacidade.

Danos no rolamento devidos à passagem de corrente
A passagem da corrente em motores de tração pode causar sérios danos às pistas dos anéis de rolamento sob a forma de crateras causadas pelo derretimento e formação de fissuras, que podem resultar em custos de reparação extremamente elevados. É, por isso, importante tomar algumas medidas na etapa de planeamento e desenho para prevenir danos e falhas, e que contribuem para redução de custos. Em muitos casos, a solução é o uso de rolamentos isolados eletricamente.

Conteúdo restrito

Os conteúdos seguintes estão restritos devido às suas definições de proteção de dados. Para ver os conteúdos, ative Cookies Funcionais.

Estou ciente de que, com a ativação desta função, os consentimentos dados previamente para a proteção de dados serão atualizados. Leia mais acerca da nossa política de privacidade.

Vida operacional mais longa graças ai isolamento elétrico
Os rolamentos eletricamente isolados previnem os danos ocasionados pela passagem de corrente, reduzindo assim os custos de manutenção e aumentando a disponibilidade dos equipamentos. Todos os rolamentos eletricamente isolados têm as mesmas dimensões e capacidades de carga que os rolamentos sem isolamento e são perfeitamente intercambiáveis 1:1.

Elementos rotativos fabricados em cerâmica

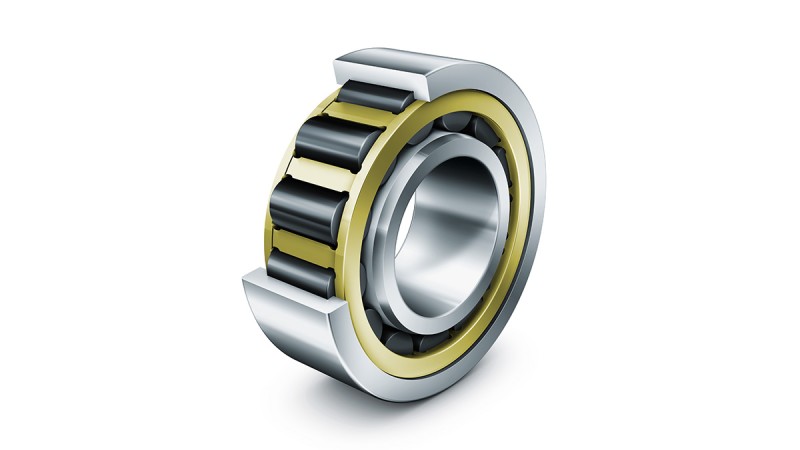

Rolamentos de rolos cilíndricos híbridos FAG
Rolamentos de rolos cilíndricos híbridos FAG

Os rolamentos híbridos da FAG são uma alternativa ideal para os rolamentos Insutect. Os anéis dos rolamentos híbridos são de aço para rolamentos, enquanto que os elementos rotativos, fabricados em cerâmica, são totalmente resistentes ao desgaste e funcionam como isolamento elétrico.

Os rolamentos híbridos oferecem uma maior duração de vida nominal do lubrificante, em comparação com os rolamentos standard e estão lubrificados para toda a vida. Além disso, os desenhos híbridos são mais rentáveis nos tamanhos mais reduzidos de rolamento do que os rolamentos com revestimento cerâmico. Os rolamentos híbridos são fornecidos como rolamentos de esferas e rolamentos de rolos cilíndricos.

Vantagens relativamente aos rolamentos com revestimento cerâmico:

  • Os rolamentos híbridos oferecem máxima resistência contra a passagem de corrente elétrica.
  • Os rolamentos híbridos permitem velocidades mais elevadas com fricção reduzida e, por isso, permitem temperaturas mais baixas durante o funcionamento.
  • Os rolamentos híbridos dispõem de melhores características de funcionamento em emergência do que os rolamentos standard.

Relativamente aos rolamentos de esferas de aço, os rolamentos híbridos apresentam as seguintes características:

  • Capacidades de carga dinâmicas idênticas Cr
  • Redução de 30% das capacidades de carga estáticas C0r
  • Limites de velocidades n 20% mais altasG

Alto desempenho de funcionamento

Os rolamentos para o eixo de suspensão FAG estão integrados nas locomotivas elétricas dos comboios de mercadorias para suportar o motor de tração que está montado de forma transversal para a direção do movimento e apoiado diretamente em dois rolamentos sobre o eixo de rodas. Os rolamentos permitem um desempenho de mais de dois milhões que quilómetros percorridos.

Os rolamentos de rolos cónicos, os rolamentos oscilantes de rolos e os rolamentos de rolos cilíndricos da Schaeffler garantem uma longa vida útil do tubo de suspensão do suporte de rolamento. As cargas elevadas causadas pelas vibrações e os choques são suportadas pelos rolamentos de rolos cónicos especiais, com gaiolas de chapa de metal reforçadas. Estão disponíveis sob consulta outros desenhos, com rebordo no anel exterior ou isoladas eletricamente.

Rolamento FAG para o eixo de suspensão
Rolamento FAG para o eixo de suspensão

Rolamentos para cargas extremas

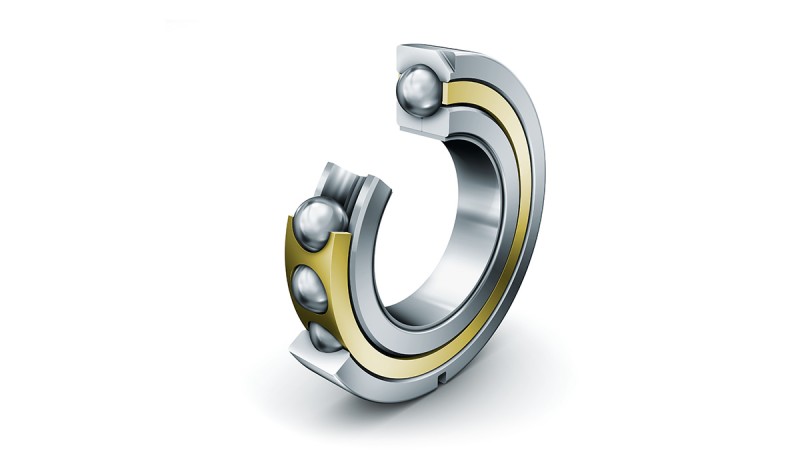

Rolamento com quatro pontos de contacto FAG com gaiola maciça de latão
Rolamento com quatro pontos de contacto FAG com gaiola maciça de latão

Os rolamentos para transmissão em ferrovias estão sujeitos a cargas e a condições ambientais extremas. Os principais requisitos para os rolamentos nestas aplicações são as elevadas velocidades e cargas, as altas temperaturas assim como as elevadas vibrações e cargas de choque.

A gaiola dos rolamentos deve suportar uma grande tensão nestas aplicações. Os rolamentos de esferas com quatro pontos de contacto e os rolamentos de rolos cilíndricos, que se utilizam frequentemente no acionamento, contam com gaiolas maciça de latão, orientadas preferencialmente no anel exterior.
