A Schaeffler na EMO 2023, pavilhão 7, stand A10 A nova série de motores lineares L7 atinge os valores mais altos em termos de eficiência energética e dinâmica

18-09-2023 | Sant Just Desvern

• Até 50% menos perda de potência: Os motores lineares L7 oferecem custos operacionais significativamente mais baixos.
• Potência nominal até 40% superior: obtenha ciclos de maquinação notavelmente mais curtos com os motores lineares L7
• Maior precisão da máquina devido à redução do aquecimento do motor e do chassi

Há muitos anos que a Schaeffler fornece motores lineares com núcleo de ferro, arrefecidos a água, da série L1, com potências máximas até 5.171 N. Com a nova série L7, a Schaeffler amplia a sua gama de motores lineares com potências máximas até 24.300 N. Isto significa que os acionamentos lineares diretos da Schaeffler podem agora ser utilizados em maior escala nos sistemas de manuseamento e nos eixos principais das máquinas-ferramenta.

L7: referência para a eficiência e a densidade de potência
A partir da otimização dos enrolamentos de cobre, da transmissão de calor e do circuito de arrefecimento, os engenheiros de desenvolvimento conseguiram reduzir a perda de potência até 50% ou aumentar a potência nominal até 40% com a mesma perda de potência comparativamente à referência atual. Enquanto no mercado existem motores otimizados para a potência máxima ou para a redução das perdas de potência, respetivamente, o motor linear L7 permite combinar estas duas vantagens: oferece um excelente desempenho em termos de aceleração e, ao mesmo tempo, mantém-se significativamente mais frio. Desta forma, os custos de operacionais podem ser drasticamente reduzidos e a produtividade pode ser notavelmente aumentada. O motor L7 revela o melhor do seu potencial nos movimentos oscilantes contínuos, onde são necessárias acelerações máximas e o motor aquece permanentemente: A alta capacidade de aceleração reduz os tempos de ciclo e a elevada reserva de potência garante uma elevada precisão dimensional da peça. Uma vez que a perda de potência é muito limitada, é introduzido pouco calor na base da máquina, o que também tem um efeito positivo na precisão geral da mesma.

A mais apropriada configuração do motor para cada tarefa

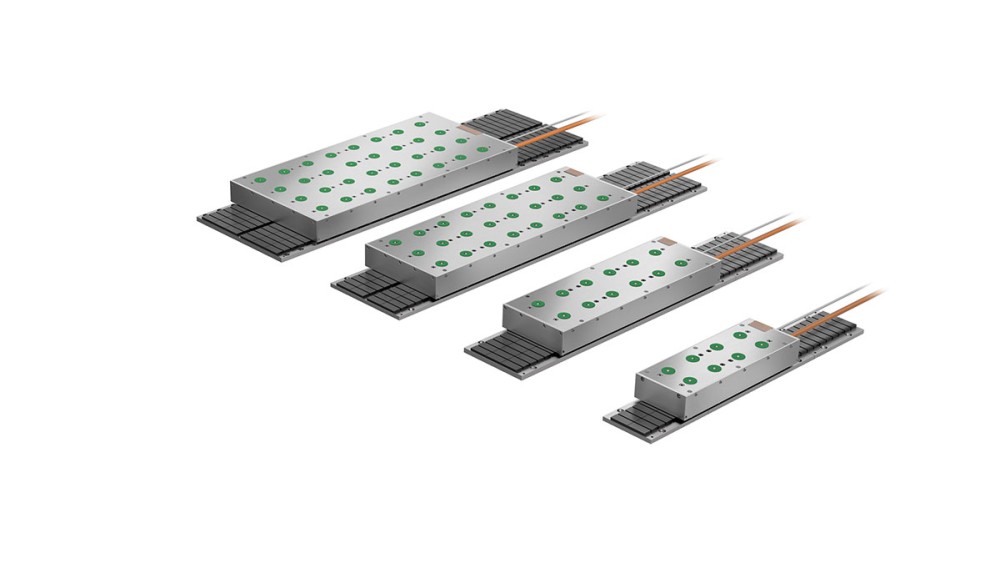

A série de motores lineares L7 é composta por doze tamanhos de motores nas quatro larguras de secção secundária de 100, 150, 200 e 300 mm, bem como três comprimentos de 350, 500 e 650 mm.

Em alternativa, a elevada reserva de potência pode ser utilizada para reduzir o tamanho. Desta forma, a redução da massa móvel resultante exerce uma influência positiva no comportamento dinâmico. As dimensões dos motores foram escolhidas de forma a que as construções de eixos existentes em fresadoras, tornos e retificadoras, bem como na maquinação a laser, possam ser convertidas com pouco esforço.
